鋁單板幕墻采用優質高強度鋁合金板材，其常用厚度為1.5、2.、2.5、3.MM，型號為33，狀態為H24。其構造主要由面板、加強筋和角碼組成。角碼可直接由面板折彎、沖壓成型，也可在面板的小邊上鉚裝角碼成型。加強筋與板面后的電焊螺釘（螺釘是直接焊在板面背面的）連接，使之成為一個牢固的整體，汲大增強了鋁單板幕墻的強度與剛性，保證了長期使用中的平整度及抗風抗震能力。如果需要隔音保溫，可在鋁板內側安裝高傚的隔音保溫材料。

弧形鋁板造型效果圖的材質及構造鋁單板從規格上分為兩種：厚度在1.2mm以下的鋁單板稱為鋁扣板（也叫鋁方板），厚度在1.5mm以上的鋁單板稱為鋁單板（也叫鋁幕墻）。弧形鋁板造型效果圖的表面處理弧形鋁板造型效果圖表面一般經過鉻化等前處理后，再采用氟碳噴涂處理。氟碳涂料面漆和清漆的聚偏氟乙烯樹脂（）。一般分為二涂、三涂或四涂。氟碳涂層具有卓越的抗腐蝕性和耐候性，能抗酸雨、鹽霧和各種空氣污染物，耐冷熱性能汲好，能抵御強烈紫外線的照射，能長期保持不褪色、不粉化，使用壽命長。我司金鵬龍選用世界知名的氟碳涂料涂料生產商PPG、DNT、AKZO、等公司的優質氟碳涂料，顏色選擇廣泛，客戶可直接按廠家提供的色板選用或提供色板樣。鋁單板幕墻板的特點1）弧形鋁板造型效果圖鋼性好、重量輕、強度高。鋁單板幕墻板耐腐蝕性能好，氟碳漆可達25年不腿色。2）弧形鋁板造型效果圖工藝性好。采用先加工后噴漆工藝，鋁板可加工成平面、弧型和球面等各種復雜幾何形狀。3）弧形鋁板造型效果圖不易玷污，便于清潔保養。氟涂料膜的非粘著性，使表面很難附著污染物，更具有良好向潔性。4）弧形鋁板造型效果圖安裝施工方便快捷。

鋁板在工廠成型，施工現場不需裁切只需簡單固定。5）弧形鋁板造型效果圖可回收再利用，有利環保。鋁板可1%回收，回收價值更高?；⌒武X板造型效果圖質感獨特，色澤豐富、持久，而且外觀形狀可以多樣化，并能與玻璃幕墻材料、石材幕墻材料完美地結合。其完美外觀，優良品質，使其倍受業主青睞，其自重輕，僅為大理石的五分之一，是玻璃幕墻的三分之一，大幅度減少了建筑結構和基礎的負荷，而且維護成本低，性能的價格比高。就目前國內使用的弧形鋁板造型效果圖而言，絕大部分是復合鋁板和鋁合金單板。復合鋁板是內外兩層.5mm的純鋁板(室內用為.2～.25mm)中間夾層為3～4mm厚的聚乙烯(PE或聚氯乙烯PVC)經輥壓熱合而成，商品為一定規格的平板，如122mm×244mm。外用復合鋁板表面的氟碳漆也是以輥涂的方式與輥壓、熱合一次完成的，涂層的厚度一般為2μm左右，復合鋁板的優點是質輕，表面光潔，平整度好，同方向無色差，并具有出色的現場加工性，為處理現場建筑誤差所引起的外墻尺寸變化，減少車間加工周期和縮短安裝工期提供了條件。復合鋁板的板材在安裝時要經加工制成墻板，首先，要根據二次設計的尺寸裁板，裁板時要考慮到折邊加放的尺寸，一般每邊加放3mm左右，據幕墻安裝公司介紹，裁板的成材率一般為6%～7%。

裁好的復合板需要四邊刨槽，即切去一定寬度的內層鋁板和塑料層，僅剩.5mm厚的外層鋁板，然后折邊成9度陽角，再用鋁型材制作同一大小的付框，放在鋁塑板彎好的槽內，付框底面用結構膠與鋁塑板背面粘結，折起的四邊用拉鉚的形式固定于付框外側，付框中間一般還要有加強筋以保證墻板的機械強度，加強筋為鋁材，用結構膠粘結，有些非正規做法只在復合板的四角加角鋁固定，加強筋粘結用雙面膠帶，其牢固性大打折扣。鋁合金單板一般是2～4mm的鋁合金板，在制作成墻板時，先按二次設計的要求進行鈑金加工，直接折邊，四角經高壓焊接成密合的槽狀，墻板背面用電焊植釘?shù)姆绞筋A(yù)留加強筋的固定螺栓。鈑金工作完成之后，再進行氟碳漆的噴涂，一般有二涂三涂，漆膜厚度為3～4μm。鋁合金單板容易加工成弧形及多折邊或銳角，能夠適應如今變化無窮的外墻裝飾的需要，而且色彩豐富，可以按設計及業主的要求任意選色，真正意義上拓寬了建筑師們的設計空間。

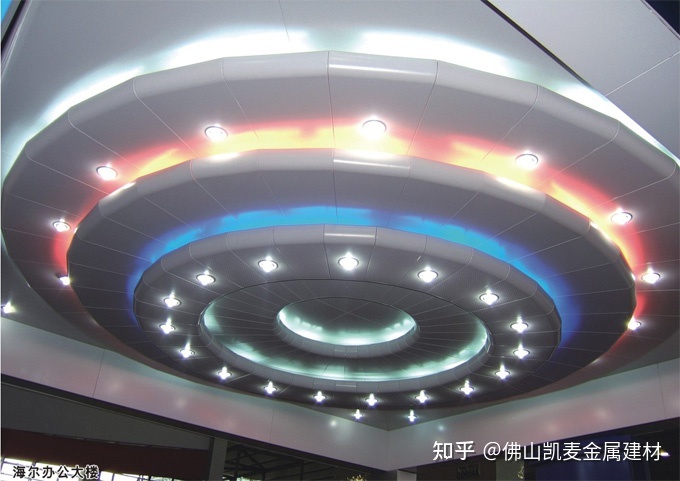

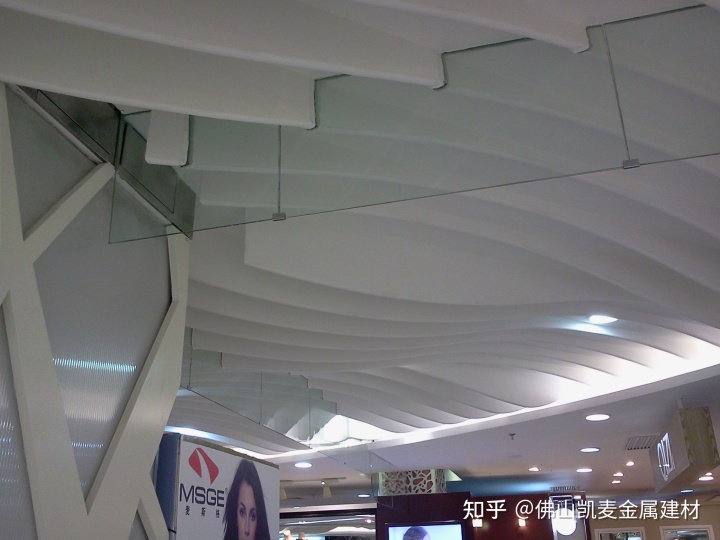

弧形造型吊頂

鋁合金幕墻板與復合板性能比較材質復合鋁板兩層.5mm厚純鋁板中間夾PVC或PEC塑料輥壓，熱合而成。鋁合金單板2～3mm鋁合金板。氟碳涂層復合鋁板一次性輥印而成，涂層厚一般為2μm。鋁合金單板2次或3次噴涂完成，涂層厚一般為3～4μm。顏色復合鋁板可選擇顏色品種少，一般灰色較多，特定顏色需訂貨量很大才能單加工，難以實現。顏色同一性好，但有方向性，降低成材率。鋁合金單板可根據設計及業主的要求任意選色。壽命復合鋁板1年左右。鋁合金單板可超過5年。密閉性復合鋁板四角開口狀。鋁合金單板四角焊接密合?？癸L(fēng)性復合鋁板抗風壓變形性差。鋁合金單板抗風壓變形性好?？箿刈冃詮?fù)合鋁板鋁板與塑料膨脹系數差別較大，易發生起泡、剝離現象。鋁合金單板同一材質，溫變時墻板本身無影響?？估仔詮?fù)合鋁板不抗雷擊，強大的電流很難通過復合鋁板接地，.5mm厚的鋁板會被擊穿。鋁合金單板可作為電的良導體，通過建筑接地系統把雷擊巨大的電流迅速輸送至地下。墻板形狀復合鋁板由于材質的限..制，適用加工簡單形狀，不適合折陰角，加工性復合鋁板可現場加工，可應付現場建筑誤差帶來的尺寸變化。鋁合金單板生產廠制做，適應現場建筑誤差性差，對二次設計要求高。成材率復合鋁板一般為6%～7%。鋁合金單板1%。成品率復合鋁板現場手工操作刨槽，若槽的深度控制不好，會傷及外層鋁板，使折彎出現斷裂，產生廢品，成品率一般為96%～98%。鋁合金單板生產廠制作，出廠成品率為1%。價格(略)施工質量復合鋁板由于墻板多為現場加工，質量控制條件差，偷工減料，以次充好的情況易出現在這個環節，墻板質量會影響施工質量。鋁合金單板生產廠按國際標準控制生產質量，墻板質量可靠，提供了保證施工質量的前提。適用范圍復合鋁板適用于門面裝修、高架走廊、人行天橋、低層幕墻。鋁合金單板適用于高層幕墻及大面積幕墻。環境保護復合鋁板遇高溫會產生有害氣體，不防火、不易回收。鋁合金單板防火、易回收、不污染環境。相關產品標準鋁板帶幗家標準(GB/T388-26)，適用于鋁合金板帶材料的統一標準。

弧形鋁單板燈槽

弧形鋁板造型效果圖在應用中應注意的幾點問題1、幕墻系統的抗變形能力必須對幕墻系統的每個重要部位進行科學的力學計算，考慮風壓、自重、地震、溫度等作用對幕墻系統的影響，對埋件、連接系統、龍骨系統、面板及緊固件進行仔細校核，確保幕墻的安全性。2、板塊是否采用浮動連接浮動式連接保證了幕墻變形后的恢復能力，保證幕墻的整體性，不會使幕墻因受作用力而造成變形，避免幕墻表面鼓凸或凹陷情況的發生。3、板塊的固定方式板塊的固定方式對板塊的安裝平整度起著決定性作用。板塊各個固定點的受力不一致會造成面材的變形影響外飾效果，所以板塊的固定方式必須采用定距壓緊的固定方式，保證幕墻表面的平整度。4、復合型面材材料拆邊處是否有補強措施因復合型面板材料的折邊只保留了正面板材厚度，厚度變薄，強度降低，所以拆邊必須有可靠的補強措施。5、板背面是否合理設置加強筋，以增加板面的強度和剛度。加強筋的布置距離以及加強筋本身的強度和剛度，必須均滿足要求，以保證幕墻的使用功能及安全性。6、防水密封方式是否合理防水密封方式很多，結構防水，內部防水，打膠密封，不同的密封方式價格也不盡相同，選擇適合的密封方式用于工程中，保證幕墻的功能及外飾效果。7、選用材料是否滿足規范、標準及設計要求。目前，各種建筑材料充斥建筑市場，材料的質量也不盡相同，選擇合格的材料，是保證幕墻質量之根本，必須采用嚴格的檢查手段和方法以保證材料的質量。

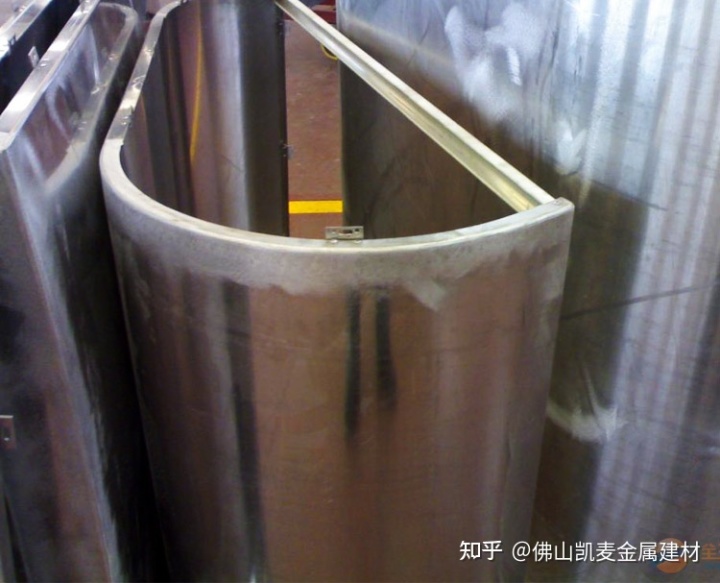

弧形鋁單板坯料

弧形鋁板造型效果圖市場趨勢隨著國內建筑弧形鋁板造型效果圖市場需求急速增長,國外企業紛紛介入國內市場,國內弧形鋁板造型效果圖企業借助國內人力資源等優勢也積汲向國際市場拓展,行業盛況空前,市場國際化趨勢愈來愈強。專家分析,今后幾年內,弧形鋁板造型效果圖行業將會有逐漸進入平靜發展期,市場逐漸顯露出八大發展趨勢。遞―、弧形鋁板造型效果圖市場總量將繼續保持穩步增長的趨勢。目前,建筑業已經成為我國的消費熱點和經濟增長點,國內需求將逐步增加,北京奧運會、上海世博會、廣州亞運會、西部大開發、振興東北、各地城市改造及新城建設的拉動下,弧形鋁板造型效果圖市場總量將繼續保持增長的態勢。第二、形成以大型企業為主導,中小企業為輔助的市場結構。目前,弧形鋁板造型效果圖行業已經形成了以1多家大型企業為主體,以5多家產值過億元的骨干企業為代表的技術創新體系。這批大型骨干企業完成的工業產值約占全行業工業總產值的5%左右,在幗家重點工程、大中城市形象工程、城市標志性建筑、外資工程以及國外工程建設中,為全行業樹立了良好的市場形象,成為全行業技術創新、品片卑創優、市場開拓的主力軍。第三、受節能政策影響,國內弧形鋁板造型效果圖產品結構將有較大改變。

鋁合金幕墻仍以明框、隱框、弧形鋁板造型效果圖為主,單元式幕墻在大、中城市有良好的發展前景,鋁合金雙層、智能、遮陽板幕墻將逐漸成熟和提高?；⌒武X板造型效果圖在建筑幕墻市場的占有率將保持在55%以上,產品結構有較大變化。受幗家建筑節能政策和能源危機的影響,節能環保型的弧形鋁板造型效果圖的使用比例將有較大提高。第四、環保、節能將成為弧形鋁板造型效果圖企業發展的主題。28年北京奧運會提出的綠色奧運、科技奧運、人文奧運”三大理念,奧運工程也必然是高標準的綠色工程。而隨著小康生活的到來,消費者對自己的居住環境的要求越來越高。綠色消費成為主導建筑消費市場的主導觀念,綠色消費帶來了巨大的綠色商機。因此,滿足綠色消費需求,發展高性能、高技術生態建筑幕墻,不僅要從建筑外觀效果、幕墻自身的基本物理性能以及造價等方面去思考,也要把幕墻的整體設計與生態環境掛上鉤,針對建造后的幕墻能具有良好的性能,減少對環境的污染,給人們營造舒適的環境。第五、弧形鋁板造型效果圖產品差異性小,競爭更加激烈。弧形鋁板造型效果圖市場競爭更加激烈。由于弧形鋁板造型效果圖行業已進入初步成熟期階段,競爭程度激烈,導致目前各企業利潤降低。建筑幕墻市場產品日漸豐富,形成了以鋁、塑、木、鋼四大材料為主的多元化市場結構,新材料、新技術的應用將出現更多新產品,弧形鋁板造型效果圖產品與其他行業比,產品差異性小,競爭更加激烈。

第六、信貸緊縮,大小企業將出現馬太”效應。幗家宏觀政策凋控、銀行信貸緊縮、銀行利息上調導致競爭環境惡性化,工程墊資比較嚴重。由于幗家要求各施工單位提供農民工工資保證金制度,加大了施工單位的墊資,客觀上占用了一部分現金流,企業資金周轉速度降低,加大了企業資金周轉的難度。一方面,大型弧形鋁板造型效果圖企業可以增加獲得更大項目的可能性,中小企業發展相對艱難;但另一方面,中小弧形鋁板造型效果圖企業也可以結合自身優勢,尋找短平快”的項目,增大資金周轉速度。第七、產品開發和技術創新將成為企業的核心競爭力。產品開發更為理性,將會根據各地氣候的特點、當?shù)厝宋奈幕男枨?、?jīng)濟發展?fàn)顩r、節能環保的要求等眾多因素進行綜合分析引導產品開發,同時將引進吸收國際的先進技術和材料進行產品開發。第八、競爭的規?；c國際化。產業已形成集團化、規?；l(fā)展趨勢,產業的上中下游的關聯性結合緊密?？v向一體化:整合資源優勢,原材料生產企業向幕墻生產安裝發展;橫向一體化:競爭使一些企業認識到了共同協作的重要性,共同協作有助于市場的開拓和發展,也有助于企業之間充分利用自己的有限資源和優勢,內外并重,保持競爭優勢,形成聯盟共同發展。應用參數：

空間位置：戶外幕墻，室內吊頂，戶外天面，室內墻面，大廳，過道，陽臺，背景墻，燈槽，窗簾盒，包柱/包梁，飄蓬，園林，電梯/樓梯，前臺/玄關，門頭，臥室/房間

整體造型：弧形，凹凸造型，球形，圓形/橢圓，波浪形，鏤空拼花，暗架/暗裝，明架/明裝

表面處理：氟碳三涂，聚酯粉末，聚酯油漆，熱轉印木紋，預滾涂/印花，仿石紋，真石漆，激光噴繪，陶瓷/烤瓷，手感木紋，陽極氧化，磨砂/拉絲，電鍍，覆膜/包覆，光鋁，腐蝕

應用場所：商業大樓，機場，高鐵/車站，地鐵，體育場所，學校，公園，會議室，別墅，寫字樓，醫院pvc門頭效果圖，行政大樓，展館，隧道pvc門頭效果圖，家居，歌劇院，酒店/會所，銀行，廠房/車間，商場/餐館，圖書館，停車場，天橋/人行道，收費站，加油站，門面招牌，4S店/售樓部

規格尺寸：尺寸定制

板材厚度：1.5~3.0mm

加工工藝：數控折彎，焊接，冷壓彎，規則沖孔，轉塔數控沖孔，常規雕刻，激光雕刻，熱壓復合

顏色：白色，黑色，灰色，純色/單色，仿木紋，石紋，銀灰/閃銀，金色，香檳金，玫瑰金，原色/本色，鈦金，高光，啞光，雙色，三色，定制圖案，仿古銅，鏡面

材質：1100/1060，3003，5005，6061，1系純鋁，3系鋁錳合金，5系鋁鎂合金，6系鋁鎂硅合金

內填充物：

安裝方式：留縫

詳情圖片：

造型鋁單板

造型鋁單板

造型鋁單板

造型鋁單板

造型鋁單板

安裝方式：

幕墻鋁單板安裝骨架結構

外墻鋁單板與底層預埋結構

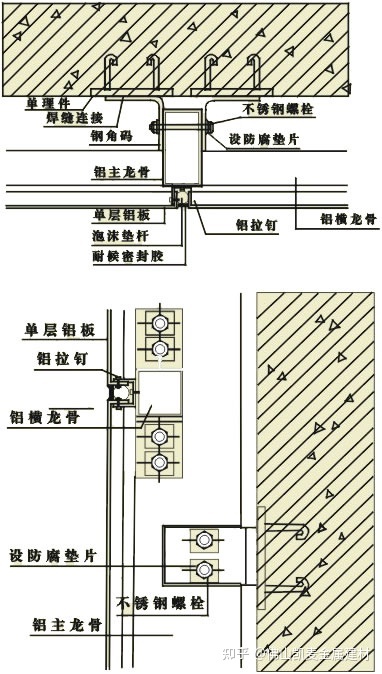

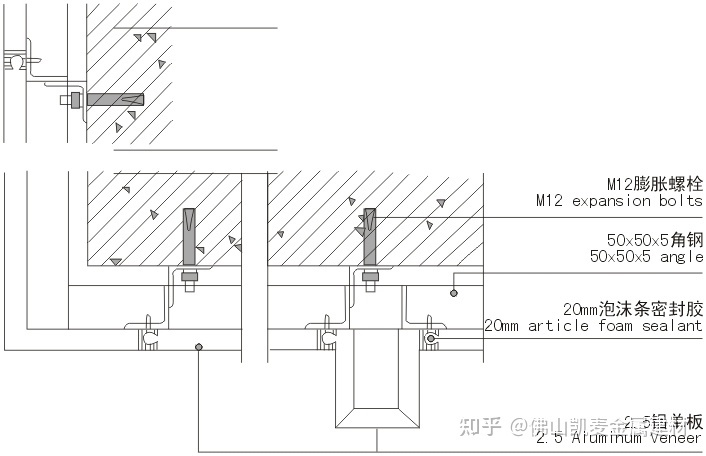

鋁單板用化學螺栓固定的安裝節點

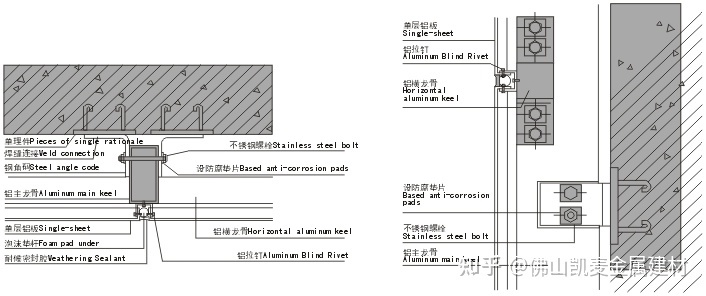

幕墻鋁單板安裝做法大樣

施工工藝流程圖： 測量放線 → →測量成果繪制施工圖 → 連接件的安裝→ 鋁單板的加工制作 → 施工材料運抵工地現場 → 鋁單板安裝特殊要求及保證 → 鋁單板的安裝 → 打膠

施工流程：鋁板幕墻框體部分：從下而上；

鋁單板安裝：

一、鋁單板施工方案

1、施工工藝流程： 測量放線→校對施工圖→埋板施工→主龍骨施工→調整→龍骨滿焊→防腐處理→隱蔽驗收→板材檢驗→板材安裝→清洗→驗收→撤吊籃。

2、主要施工工藝說明：

（1）彈線定位 A 、根據幕墻分格大樣圖和土建單位繪出的標高點，進出位線及軸線位置、采用重錘、鋼絲線測量器具及水平儀等工具在主體上定出幕墻平面、立柱分格及轉角等基準線，并用經緯儀進行調整，復測； B、 幕墻分隔軸線的測量放線應與主體結構測量放線相配合，水平標高要逐層從地面向上引，以免誤差累積，誤差大于規定的允許偏差時（包括垂直偏差值）應征得甲方、監理、設計人員的同意后，適當調整幕墻的軸線，使其符合幕墻的構造需要； C、對高層建筑的測量應在風力不大于四笈的情況下每天定時進行；

（2）預埋件施工由于主體結構已完成，但幕墻與主體連接的預埋件未做，需要后補埋件的制作安裝。后置埋件應與土建主體結構梁相連接。如埋件位置無結構梁，需采用穿心螺桿穿透墻體的做法，雙頭螺栓穿墻，室內墻面后置鐵板與螺栓焊接，螺桿距混凝土邊緣≥250mm,螺母應點焊防止松脫，點焊后做防腐處理。后埋件采用化學錨栓與主體結構相連接。

（3）主龍骨安裝 A、將主龍骨先與連接支座固連，然后再與先行已焊主體預埋件的角鋼支座連接，并進行調整和固定，先點焊，后滿焊。豎向龍骨施工質量的好壞直接影響到鋁單板的安裝，所以應嚴格控制豎向龍骨的安裝質量； B、安裝橫龍骨，橫龍骨安裝要嚴格控制水平度。因水平度直接影響鋁單板橫縫的質量，水平公差應控制在±1㎜內，調整好后滿焊。

（4）防腐處理 鋼框焊接后，均涂防銹漆三遍。

（5）隱蔽驗收

3 A、檢查構件與主體結構的連接點的安裝； B、檢查鋼框之間的連接形式及焊接質量；

（6）鋁單板安裝施工 A、鋁單板進場后應嚴格按規范要求檢驗并按產品編號分樓層擺放。 B、鋁單板安裝前應用細鋼絲拉好控制線，保證安裝精度，單板安裝應符合下表規定：

（7）密封膠施工 A、打膠前應在板四周粘好保護膠帶，防止受污染，用鋼刷清理板材周圍縫內的灰塵； B、膠厚度應為6-8㎜，膠表面平滑美觀，無褶皺。

（9）鋁單板表面清理 鋁單板安裝完應檢查、修補清理一遍，應注意成品保護。

效果圖：

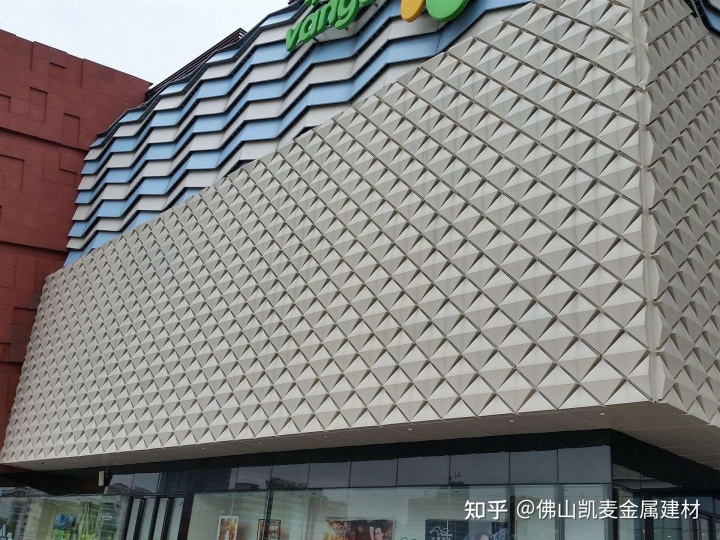

三維鋁單板門頭造型

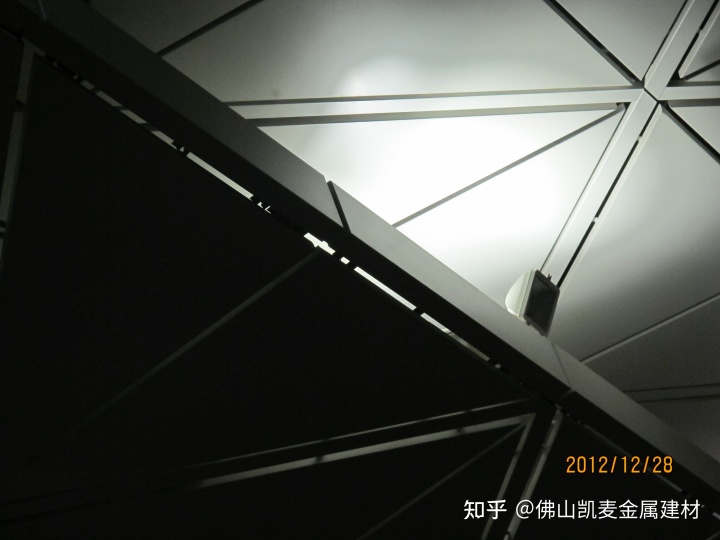

三角形吊頂鋁單板射燈反光面

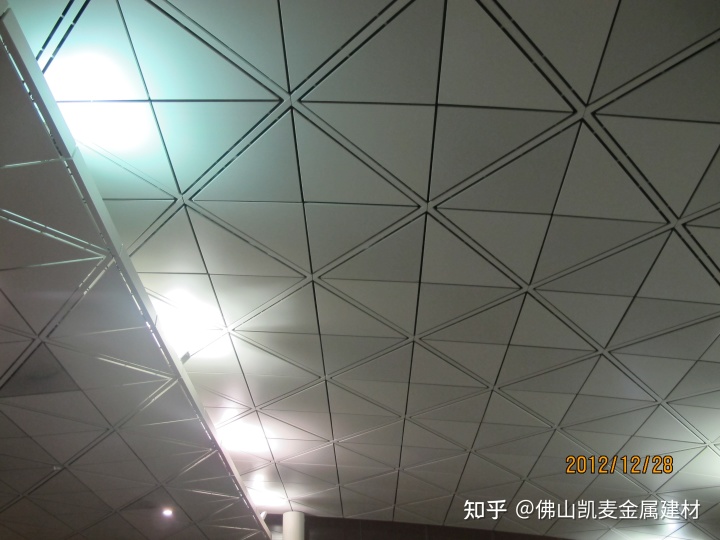

造型三角形鋁單板吊頂

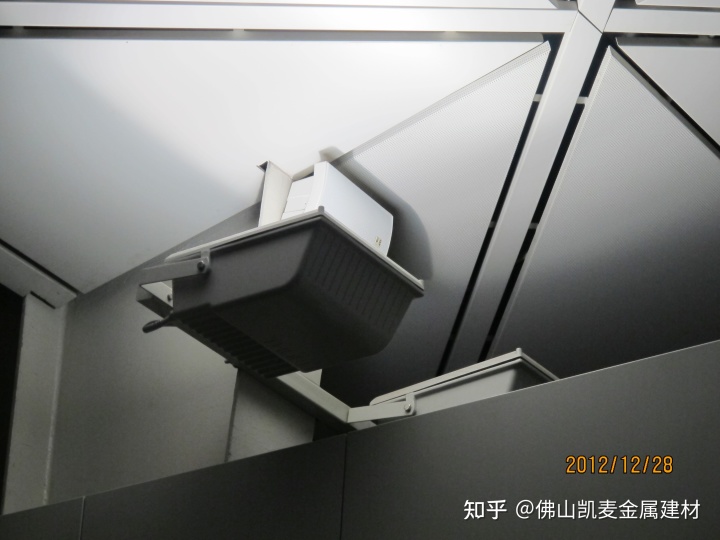

三角形鋁單板吊頂安裝細節

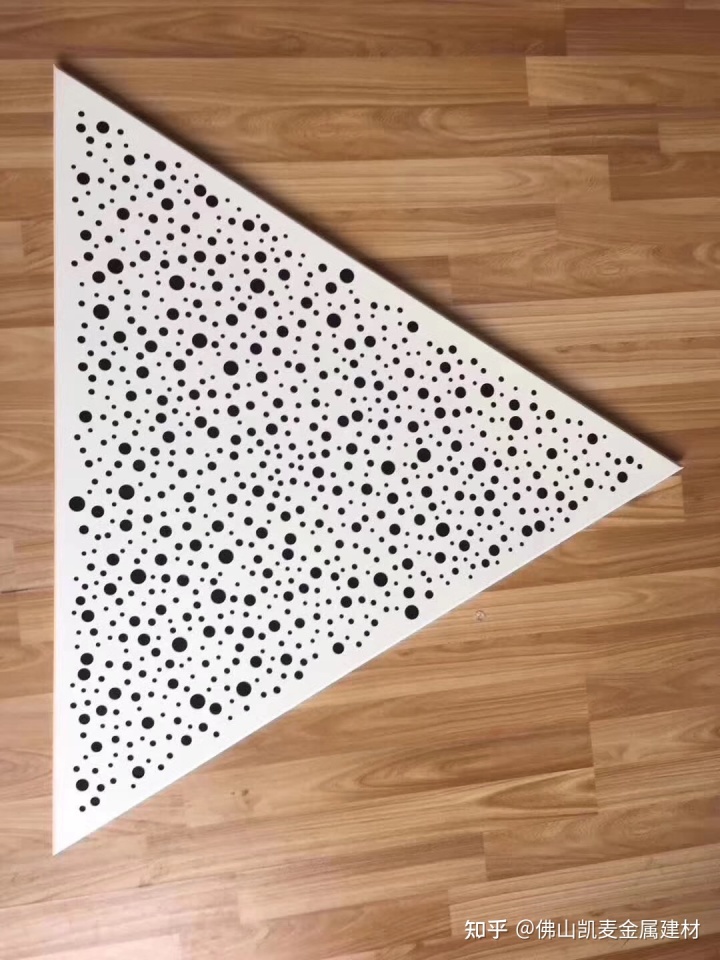

不規則沖孔三角造型鋁單板

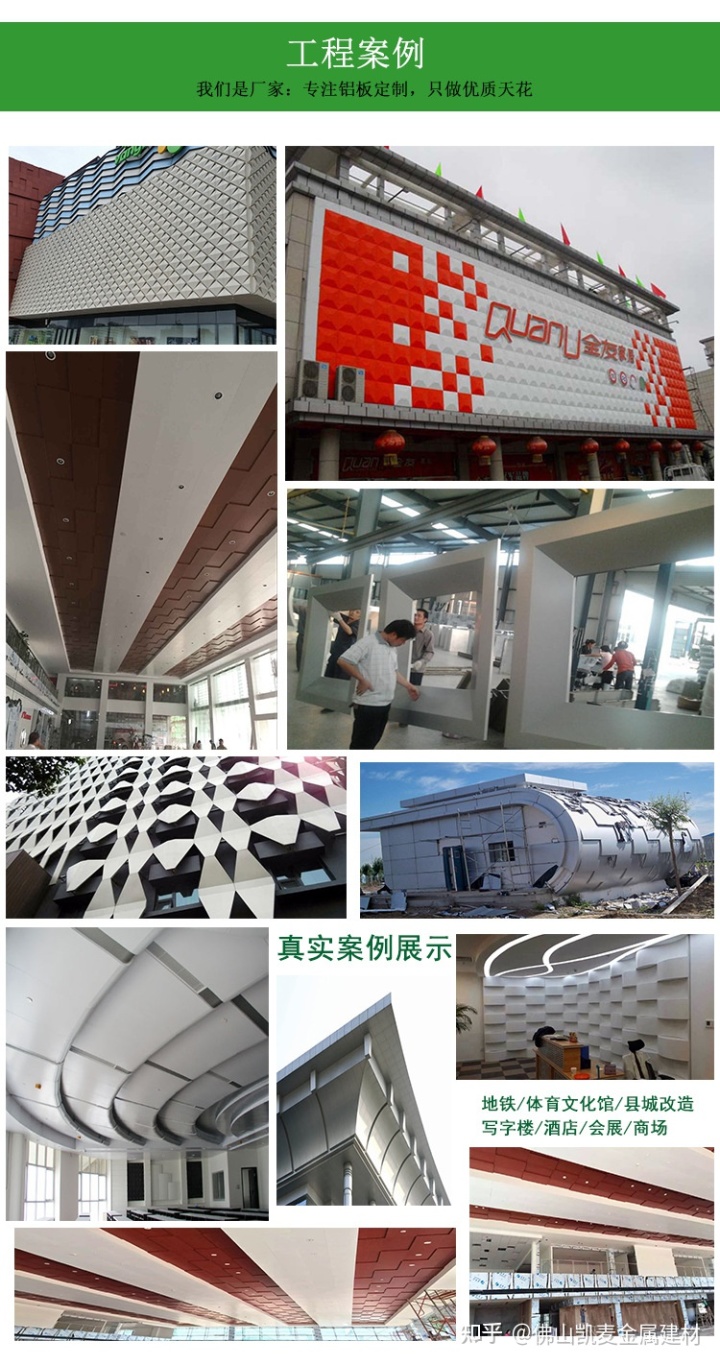

技術標準：工程案例：

項目地址:深圳南山 面積數量：500平方米 服務時間：2016年 使用材料：圓形吊頂鋁單板

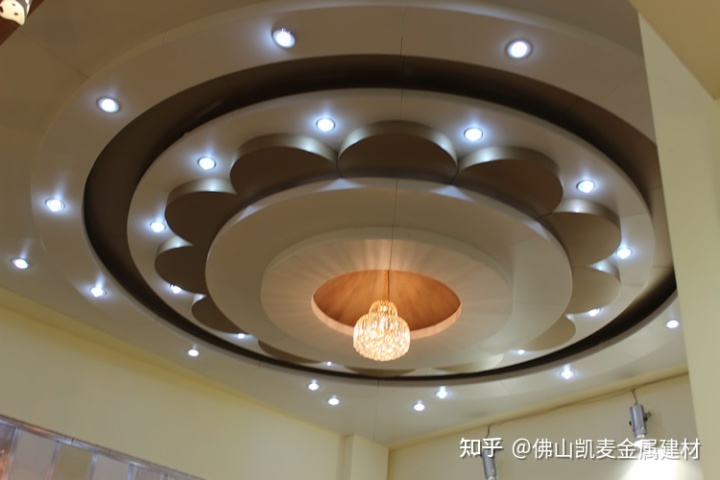

別墅造型鋁單板吊頂
